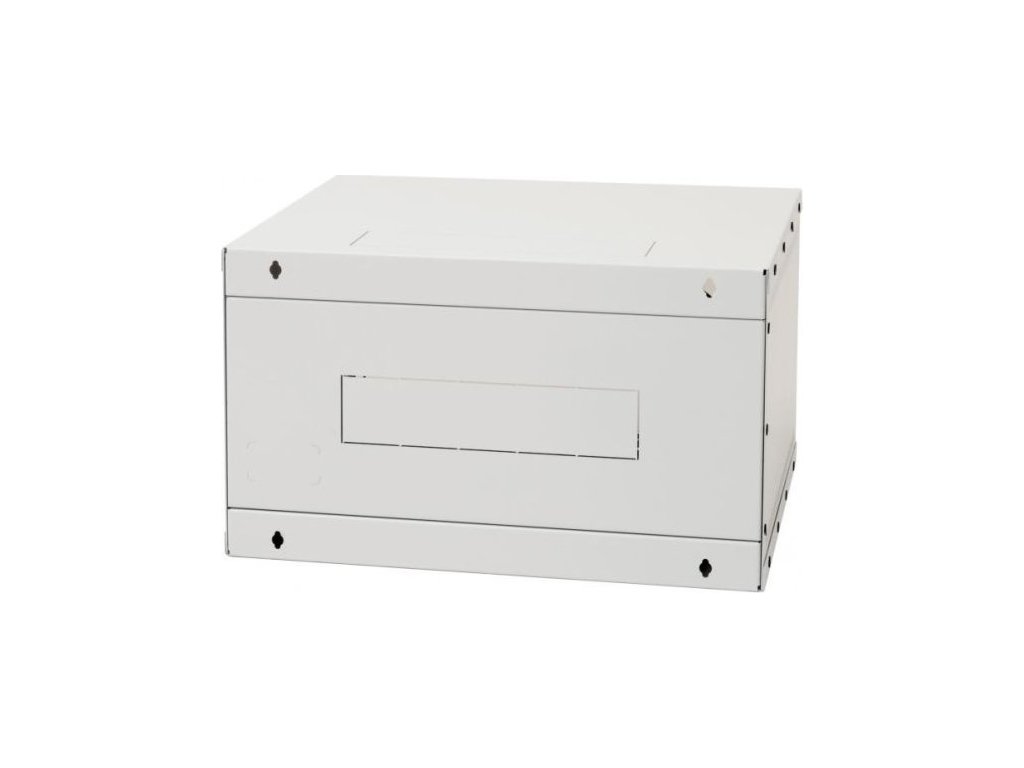

TRITON 19" rozvaděč RXA-AS4 9U/400 mm (sklo) šedý

Detailní popis produktu

Popis produktu Verze FLAT-PACK (dodáván v rozloženém stavu) - Snižuje náklady na přepravu a skladování. To spolu s unikátní konstrukcí přispívá k atraktivní ceně při zachování všech funkčních vlastností. - Díky unikátní konstrukci je montáž RXA otázkou několika minut a nevyžaduje takřka žádné nástroje (Thorx T25). Pro spojení jednotlivých částí je použito plastových zásuvných trnů. - Tyto rozvaděče se dodávají pouze ve verzi s celoskleněnými dveřmi se zámkem. Rozměry RXA-09-AS4-CAX-A1 (obrázky v galerii mohou být ilustrační) A = 463 mm B = 412 mm C = 505 mm D = 550 mm E = 400 mm R1 = 412 mm R2 = 435 mm Barva: šedá (RAL7035) Váha NETTO: 17,1kg Váha BRUTTO: 17,4kg Maximální zatížení: 25,0kg Příbaly: Čepice AS4 2x Bočnice (04U, 06U, 09U) 2x Zadní kryt (04U, 06U, 09U) 1x Vertikální lišta (04U, 06U, 09U) 2x Dveře celoskleněné (04U, 06U, 09U) 1x Zámek (Pryžová podložka 2x + pl. úchyt + smontovaný zámek) 1x Pant (závěs čípkový - pár 1x) 2x Štítek uzemnění malý 1x Štítek plochý "Titon" 1x Matice M8: DIN 934 1x Matice M5 s integrovanou vějířovou podložkou 3x Podložka vějířová 8,4 Zn, DIN 6798 A/VZ 2x Šroub závitotvářecí DIN7500C Zn., válc. hl. THORX M5x12 4x Plastová příchytka 37x Zemnící kabel 27 autokonektor: ZK-27k M5 (oko-konektor) 3x Zemnící kabel 32: ZK-32M5 (oko-oko) 1x Klíč - přední dveře 2x Materiál: - Bezpečnostní kalené sklo tl. 4 mm - Ocelový plech Rozvaděč RXA o 19" jednodílný nástěnný rozvaděč s krytím IP 30, dodáván v rozloženém stavu o Rozvaděč se věší přímo na zeď. o Součástí rozvaděče jsou dvě stavitelné vertikální lišty. o Konstrukce rozvaděče: - Rozvaděč z částí spojených plastovými zásuvnými trny - Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm. o Dovolené zatížení jednotlivých dveří je max. 10 kg. o Minimální tloušťka povrchové úpravy je 65 µm. o Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů. o Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče Podmínky provozu o Provozní prostředí: - Kancelářské - Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) o Nutné chránit před: - mechanickým poškozením - nesprávnou manipulací - jiným použitím, než ke kterému je rozvaděč určen o Nesprávná manipulace je zejména: - přetěžování (překročení maximální doporučené nosnosti) - instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení - zasahování do konstrukce a designu rozvaděče Montáž rozvaděče o Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami "R". o Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. o V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče). Ochrana prostředí o Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.
